一、用途
可用于测量LCD、FPC、PCB、线路板、五金件、冲压件、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、螺纹、齿轮、凸轮、半径样板、螺纹样板、电线电缆、刀具、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
二、特点

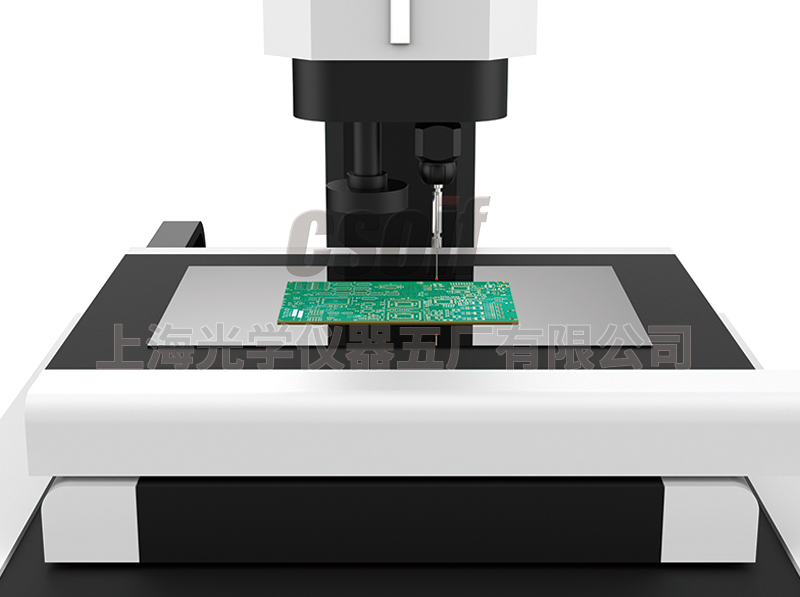

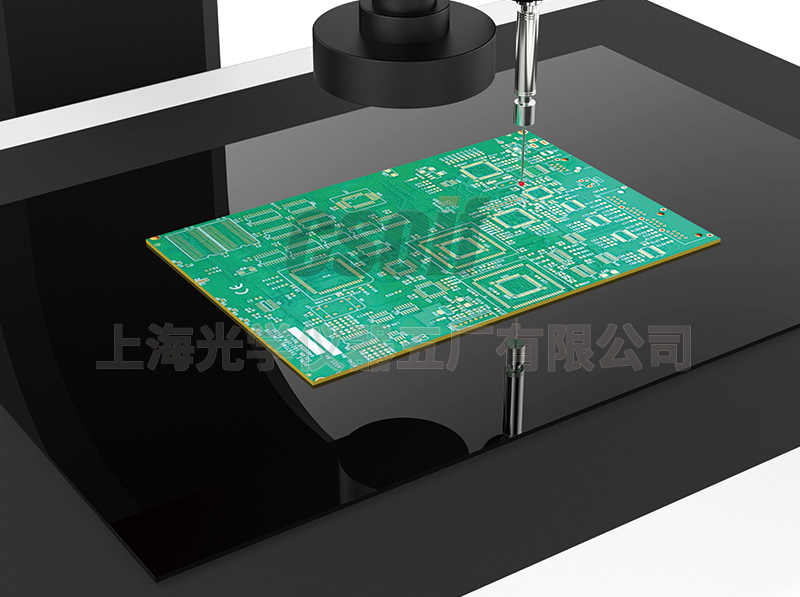

1、CSOIF系列中的CV全自动影像测量仪系列具有 AF 全自动对焦功能。可在任意一台影像仪上增加三维测头，同轴实现二维尺寸与三维尺寸测量，检测。
2、金属四层工作台，多道失效工艺，保证长久稳定。配夹具孔；可程控8区环形表面光源，LED平行轮廓光源，同轴光源可选；可自动对焦测高，可加装各种RENISHAW接触式测头（PH6、MH201、MCP等）、点激光扫描测头。
3、CSOIF系列中的CV全自动影像仪系列采用130万工业相机为基础，提升影像对比度的测量专用DSP后处理摄影机，标配本公司自行研发的AZ全自动对焦镜头。组合成一套性能高的专业影像测量系统。
4、CSOIF系列中的CV全自动影像仪系列采用00级花岗石作为底座+立柱，，配合精度高的工作台，确保便携的同时，机架稳定性、灵敏可靠、定位准确。> XY 轴精密滚珠导轨、精密丝杆传动系统，Z轴采用上银直线导轨。
5、新颖专业技术的单场扫描玻璃光栅尺；也可选配金属贴片式光栅。全自动测量，三轴CNC 闭环控制系统。 面补偿、软件11项误差修正；强大的复合式测量软件。
三、主要参数
| 型号 | CV3020 | CV4030 | CV5040 | ||||
| 测量范围（mm） | 300X200X200 | 400X300X200 | 500X400X200 | ||||
外型尺寸 （mm） | 仪器尺寸 | 650*810*1560 | 750*880*1660 | 850*980*1660 | |||
| 电脑桌 | 800*600*750 | 800*600*750 | 800*600*750 | ||||
| 重量（kg） | 290 | 420 | 470 | ||||
示值精度um光学 | X,Y | ≦2.0+L/200（um） | ≦2.0+L/200（um） | ≦2.5+L/200（um） | |||
| 其他测头 | 接触式 | 选配各种固定式接触式测头 | |||||
| 激光类 | 选配点激光和白光共焦头 | ||||||
| 玻璃工作台最大载荷（kg） | 15 | 15 | 15 | ||||
| 光栅尺标配尺分辨率 | 玻璃光栅尺，标配0.1um （可选配更高精度） | ||||||
| 控制系统 | 英国四轴专用控制器配三轴丝杆传动 | ||||||
| 电机 | 定制仪器专用伺服电机 | ||||||
| 照明光源 | 8区LED环光源，各段独立操控/LED平行底光，可编程操控 | ||||||
| 物镜（X）标配 | 0.6X-5.0X手动定格变倍镜头，影像放大倍数28X-175X | ||||||
| 物镜（X）可选配 | 可根据被测工件的放大或缩小倍率选择 | ||||||
| CCD（标配） | 130W数字相机 | ||||||
| 工作环境 | 温度20℃±2℃，温度变化＜2℃/hr, 湿度20%到80% | ||||||
| 工作电压 | 220V+10%,50HZ-60HZ | ||||||
| 验收方式 | 以玻璃线纹尺验收 | ||||||
